زیرسازی، دیتیل‌های اجرایی و نگهداری اصولی ساندویچ پانل

طول عمر مفید، آب‌بندی قطعی و بازدهی عایق ساندویچ پانل مستلزم اجرای مهندسی زیرسازی فلزی، رعایت نقشه‌های اتصال مصوب و اصول حرفه‌ای بارگیری، حمل و دپوی کارگاهی است. کلیه نقشه‌های اجرایی و مشاوره‌های زیرسازی توسط واحد فنی کارن سازه ارائه می‌گردد.

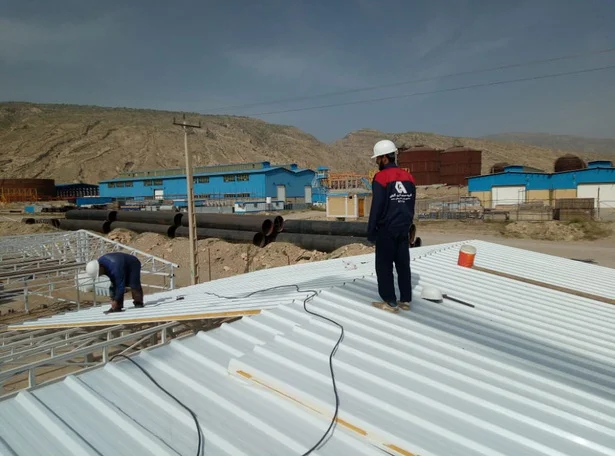

اجرای مهندسی زیرسازی ساندویچ پانل کارن سازه بر روی استراکچر فولادی
اصول مهندسی زیرسازی

الزامات سازه‌ای و زیرسازی ساندویچ پانل

رعایت گام پرلین‌ها، تراز فونداسیون و نوع مقاطع فولادی تضمین‌کننده مقاومت سازه در برابر بارهای باد و زلزله است:

📐

فاصله مجاز پرلین‌ها (زد و سی)

فاصله محور تا محور پرلین‌های سقف و لاپه‌های دیواری متناسب با بار باد، برف و ضخامت پانل، معمولاً بین ۱۰۰ الی ۱۵۰ سانتی‌متر محاسبه می‌شود.

⚖️

تراز و شاقولی نشیمنگاه

قبل از استقرار پانل، زیرسازی باید با دوربین نقشه‌برداری کاملاً تراز و شاقول گردد تا از اعوجاج، درز افتادن و تنش‌های موضعی جلوگیری شود.

🔩

پیچ‌های واشردار EPDM

استفاده از پیچ‌های سرمته گالوانیزه متناسب با ضخامت پانل و سفت کردن استاندارد آن‌ها به نحوی که واشر EPDM نه له شود و نه شل بماند.

🌧️

شیب‌بندی و هم‌پوشانی سقف

شیب سقف نباید کمتر از ۵ درصد باشد. در دهانه‌های طولانی، هم‌پوشانی طولی (اورلپ) حداقل ۲۰ سانتی‌متر با تزریق چسب ماستیک ضروری است.

🛡️

عایق‌بندی کنج‌ها با فلاشینگ

پوشش کامل درزهای تقاطع دیوار به سقف، نبشی‌های بیرونی و خط‌الرأس با فلاشینگ‌های فرم‌یافته و تزریق فوم پلی‌یورتان در درزها.

💧

سیستم آبرو و هدایت آب

نصب آبروهای گالوانیزه پیوسته با ضخامت حداقل ۱ تا ۲ میلی‌متر مطابق نقشه‌های مهندسی کارن برای پیشگیری از پس‌زدگی آب باران.

دیتیل‌های اتصالات مهندسی

دتایل‌های استاندارد اتصالات ساندویچ پانل

الگوهای فنی مصوب واحد مهندسی کارن سازه جهت آب‌بندی و تثبیت سازه‌ای:

دتایل کد GD-110

جزئیات اتصال آبرو و گاتر گالوانیزه

استقرار گاتر ساخته‌شده از ورق ۱ میلی‌متر گالوانیزه زیر لبه پانل سقفی ۵ گام با پرچ‌های فولادی، واشر EPDM و تزریق فوم عایق پلی‌یورتان بین درز پانل سقفی و دیواری برای جلوگیری مطلق از پس‌زدگی رطوبت.

دتایل کد GD-111

جزئیات اتصال آبرو به صورت مخفی

طراحی مدرن نمای بیرونی با نصب کپ پوشاننده پانل دیواری، تعبیه آب‌رو در پشت فلاشینگ نما و هدایت آب‌های سطحی به لوله‌های تخلیه عمودی داخل اسکلت فلزی سازه.

دتایل تاج سقف

آب‌بندی خط‌الرأس سقف دو شیب

نصب فلاشینگ تاج زیرین بر روی پرلین‌های رأس خرپا، استقرار پانل‌های سقفی و پوشش نهایی با فلاشینگ تاج فرم‌یافته رویه به همراه پیچ‌های سرمته و چسب درزگیر پلی‌اورتان ضد اشعه خورشید.

دتایل فونداسیون

اتصال ریل یا پروفیل U شکل کف

مهار رانر گالوانیزه U شکل بر روی بتن مگر یا فونداسیون تراز با رول‌بولت‌های فولادی به فواصل حداکثر ۵۰ سانتی‌متر و نشاندن پانل دیواری با لایه عایق رطوبتی زیرین.

اصول نگهداری و کارگاهی

دستورالعمل بارگیری، حمل و دپوی کارگاهی ساندویچ پانل

برای جلوگیری از آسیب‌دیدگی ورق، خط و خش و دفورمه شدن پانل‌ها در کارگاه، رعایت نکات زیر الزامی است:

  1. تخلیه و بارگیری با تسمه‌های پهن: به هیچ عنوان از سیم بکسل یا زنجیر فلزی مستقیم روی بسته‌های پانل استفاده نشود. بارگیری و تخلیه باید با لیفتراک با شاخک‌های بلند روکش‌دار یا جرثقیل مجهز به شاهین و تسمه‌های پارچه‌ای پهن (حداقل ۱۰ سانتی‌متر) انجام گیرد.
  2. سطح تراز دپوی کارگاهی: بسته‌های پانل باید روی زمین کاملاً مسطح، خشک و با استفاده از چهارتراش‌های چوبی هم‌ارتفاع (با فاصله حداکثر ۱.۵ متر) بالاتر از سطح زمین چیده شوند تا از تماس با رطوبت و آب باران جلوگیری شود.
  3. حداکثر ارتفاع چیدمان: ارتفاع انبارش بسته‌ها نباید از ۲ بسته (حداکثر ۱.۵ متر) بیشتر باشد تا وزن بسته‌های بالایی به فوم و فاق و زبانه‌های زیرین آسیبی نزند.
  4. حفاظت در برابر آفتاب شدید و باران: بسته‌ها با پوشش برزنتی دارای جریان هوا پوشانده شوند تا نایلون محافظ سطحی بر اثر تابش شدید خورشید به رنگ نچسبد.
  5. کندن نایلون محافظ (پروتکشن): نایلون محافظ ورق‌ها باید بلافاصله پس از نصب کامل و حداکثر ظرف ۲ هفته جدا گردد تا چسبندگی ناشی از آفتاب روی رنگ باقی نماند.
  6. حمل دستی اصولی: هنگام جابه‌جایی تک‌تک پانل‌ها توسط کارگران، هر پانل باید به صورت عمودی (روی لبه) حمل شود و از بلند کردن افقی که باعث خمش و شکست فوم می‌شود خودداری گردد.

مشاوره سازه‌ای و اجرای مهندسی ساندویچ پانل کارن سازه

دفتر فنی کارن سازه آماده ارائه مشاوره‌های دقیق در حوزه طراحی استراکچر، محاسبه متراژ زیرسازی و اجرای پروژه‌های بزرگ صنعتی در سراسر کشور می‌باشد.
