رول رنگ ساندویچ پانل و کالیته کدهای استاندارد رال (RAL Classic)
مشخصات فنی کویل و رول‌های ورق گالوانیزه، آلوزینک و آلومینیوم با پوشش رنگ کوره سوپرکوت صنعتی، کالیته تفکیک‌شده کدهای بین‌المللی رال (RAL) و راهنمای انتخاب رنگ مناسب برای انواع ساندویچ پانل‌های دیواری، سقفی، کلین روم و سردخانه‌ای کارن سازه.

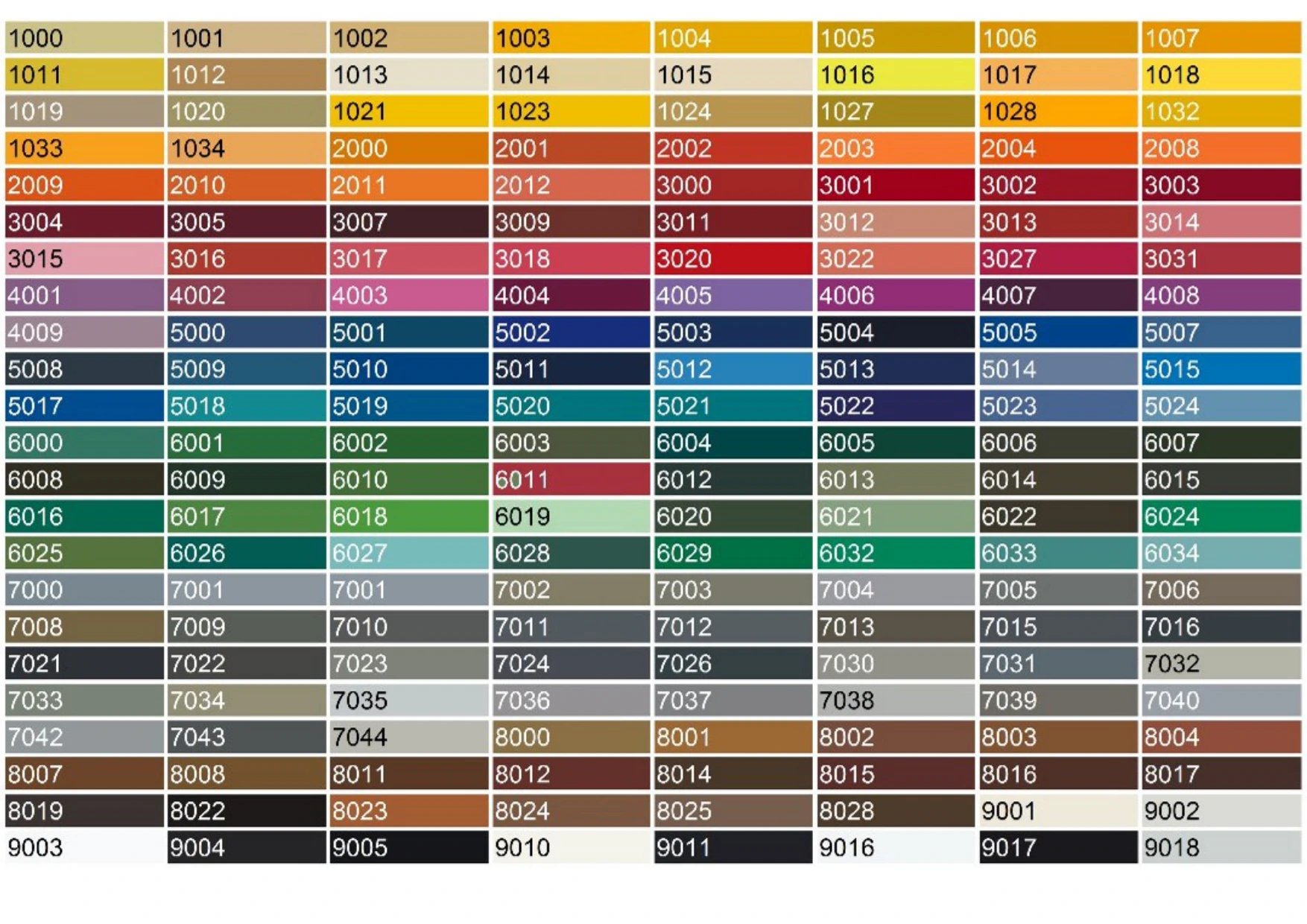

کالیته کدهای استاندارد بین‌المللی RAL Classic
سیستم کدگذاری رال (Reichs-Ausschuß für Lieferbedingungen) استاندارد مرجع جهانی برای تعریف و تطبیق دقیق رنگ‌ها در صنعت ساختمان و متالورژی است. کلیه رول‌های مصرفی در کارن سازه بر پایه این کدها کالیبره و تولید می‌شوند.
سفید و روشن (کلین‌روم و سردخانه)
- RAL 9016 سفید ترافیکی کلین روم و نما
- RAL 9002 سفید شیری / یخچالی سردخانه و سوله
- RAL 9010 سفید خالص دارویی و بهداشتی
- RAL 1013 سفید صدفی نمای سازه‌های لوکس
- RAL 1015 عاجی روشن / کرم پوشش دیوارهای اداری
طیف آبی (سوله‌ها و صنایع)
- RAL 5015 آبی آسمانی پرکاربردترین سقف سوله
- RAL 5010 آبی کاربنی سالن‌های ورزشی و صنعتی
- RAL 5002 آبی اولترامارین نما و هویت بصری
- RAL 5005 آبی سیگنال خطوط تولید و نیروگاهی
- RAL 5000 آبی بنفش متالیک سازه‌های فرودگاهی
طیف طوسی و متالیک (مدرن و آشیانه)
- RAL 9006 سفید آلومینیومی متالیک آشیانه هواپیما و نما
- RAL 7035 طوسی روشن تجهیزات صنعتی و دیوار
- RAL 7016 خاکستری آنتراسیت طراحی معماری معاصر
- RAL 7024 خاکستری گرافیتی سوله‌های مدرن و فلاشینگ
- RAL 7001 خاکستری نقره‌ای سازه و پوشش بدنه
قرمز و نارنجی (ایمنی و نشانگر)
- RAL 3000 قرمز آتشی ایستگاه آتش‌نشانی و سقف
- RAL 3020 قرمز سیگنال هشدار و فلاشینگ
- RAL 3005 قرمز شرابی / آلبالویی سقف‌های ویلایی و نما
- RAL 2004 نارنجی خالص انبارها و سالن‌های لجستیک
- RAL 2000 نارنجی زرد بخش‌های اداری و تولید
طیف سبز (کشاورزی و محیط زیست)
- RAL 6005 سبز خزه‌ای گلخانه‌ها و سازه‌های کشاورزی
- RAL 6029 سبز نعنایی سردخانه‌های مواد غذایی
- RAL 6002 سبز برگی محوطه‌سازی و پوشش سقف
- RAL 6009 سبز صنوبر نماهای هماهنگ با طبیعت
زرد، قهوه‌ای و کدهای خاص
- RAL 1021 زرد کلزا / صنعتی خطوط ایمنی کارگاهی
- RAL 8004 قهوه‌ای سفالی سقف‌های شیروانی و ویلایی
- RAL 8017 قهوه‌ای شکلاتی فلاشینگ و چارچوب درب‌ها
- RAL 9005 مشکی سوپرمات معماری های‌تک و فریم‌ها
مشخصات متالورژیکی رول و کویل‌های ساندویچ پانل
کیفیت، طول عمر و مقاومت در برابر زنگ‌زدگی ساندویچ پانل مستقیماً وابسته به نوع متالورژی فلز پایه و گرماژ لایه محافظ کوتینگ است. کارن سازه از سه آلیاژ اصلی استاندارد استفاده می‌کند:
| نوع ورق کویل | استاندارد مرجع متالورژی | ضخامت متداول (میلی‌متر) | پوشش فلزی پایه (کوتینگ) | مقاومت تست سالت اسپری | کاربرد اصلی در پروژه‌ها |
|---|---|---|---|---|---|
| گالوانیزه رنگی (PPGI) | EN 10346 / ASTM A653 | ۰.۴۰ الی ۰.۷۰ | روی خالص (Zn) ۱۰۰ الی ۲۷۵ gr/m² | ۵۰۰ الی ۸۰۰ ساعت | سوله‌های عمومی، انبارهای صنعتی و دیوارهای محیط خشک و معتدل |
| آلوزینک رنگی (Aluzinc / Galvalume) | ASTM A792 / EN 10215 | ۰.۴۰ الی ۰.۶۰ | ۵۵٪ آلومینیوم، ۴۳.۴٪ روی، ۱.۶٪ سیلیکون (۱۵۰ gr/m²) | بیش از ۱,۵۰۰ ساعت (۵ برابر گالوانیزه) | سردخانه‌ها، کارخانه‌های مواد شیمیایی، مناطق مرطوب ساحلی و شمال/جنوب |
| آلومینیوم رنگی (Plain / Embossed) | EN 485 / ASTM B209 | ۰.۵۰ الی ۰.۸۰ | آلیاژ ۳۱۰۵ یا ۱۰۵۰ با عملیات سخت‌کاری H14/H24 | مقاومت طبیعی نامحدود در برابر زنگ‌زدگی | صنایع پتروشیمی، داروسازی کلین روم، استخرها و کارخانه‌های با بخارات اسیدی |
سیستم رنگ کوره‌ای چندلایه (Coil Coating Architecture)
پوشش رنگ کویل‌ها در خطوط تولید پیوسته اتوماتیک طی فرایند کاتوفورسیس حرارتی اعمال می‌شود:
• لایه نایلون محافظ خودچسب (PE Film): ضخامت ۳۵ تا ۵۰ میکرون مقاوم به UV که تا انتهای مراحل نصب بر روی ورق باقی مانده و مانع خط و خش می‌شود.
• لایه رنگ رویه (Top Coat): پلی‌استر سوپرکوت یا پلی‌وینیلیدین دی‌فلوراید (PVDF) به ضخامت ۲۰ الی ۲۵ میکرون با ثبات رنگ تضمین‌شده.
• پرایمر کوره زیرین (Primer): اپوکسی یا پلی‌یورتان مقاوم به ضخامت ۵ تا ۷ میکرون جهت افزایش چسبندگی رنگ رویه به فلز پایه.
• پوشش محافظتی پشت ورق (Back Coat): رزین اپوکسی مخصوص به ضخامت ۵ تا ۸ میکرون به منظور تضمین چسبندگی پیوند شیمیایی و مکانیکی با هسته فوم PIR/PUR.
تست‌های آزمایشگاهی کنترل کیفیت رنگ کارن سازه
کلیه رول‌های ورودی کارخانه پیش از ورود به خط تولید پانل تحت سخت‌گیرانه‌ترین استانداردهای بین‌المللی ارزیابی می‌شوند:
• تست چسبندگی رنگ (Cross-Hatch Test): طبق استاندارد ASTM D3359 با کلاس چسبندگی 5B (بدون جداشدن حتی یک قطعه میلی‌متری).
• تست خمش T-Bend: طبق استاندارد ASTM D4145 بدون ایجاد ریزترک در سخت‌ترین زاویه‌های فرمینگ.
• تست مقاومت به ضربه (Impact Resistance): طبق ASTM D2794 برای سنجش انعطاف‌پذیری رنگ تحت شوک مکانیکی.
• تست مقاومت به اشعه ماورای بنفش (QUV Weathering): عدم تغییر رنگ (ΔE < 2) در برابر تابش شدید نور خورشید در طول زمان.
